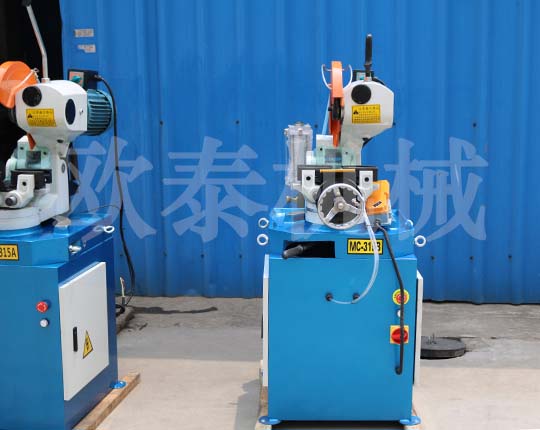

OT-315气动半自动切管机

发布日期:2020-02-24浏览次数:202
  • 315气动半自动切管机
  • 315气动半自动切管机

315气动半自动切管机介绍:

1、MC-315B气动切管机(金属圆锯机)
1、接通电源,调准转动方向后,切断总电源,加注2/3水箱浓度为1:10的乳化液。
2、安装锯片,使锯齿尖方向与安全护盖箭头方向一致。
3、接通电源、气源,打开电源开关,拧出紧急制动开关,关闭进刀调速气阀(顺时针方向)。
4、根据所需锯切角度,先松开固定把手(7),转动回转座,使指针对准所要角度后,锁紧固定把手。
5、调整锯切行程:
踩一下脚踏开关(不可连踩两次),让机头空载运行。将进刀调速气阀稍微拧开一点(逆时针转向),这时机头慢慢下沉,直到锯片可以切断管材为止,把下行程螺栓往上拧到限位,然后微拧开进刀调速气阀,使机头动作慢上升,待升到管材上方10㎜后,再关闭气阀,使机器停止上升,把上行程螺栓往下拧至限位。
6、试夹材料:
将管材放入夹钳内,用手轮使夹钳夹紧材料之后,退松半圈手轮,并锁紧螺帽,再将管材至一边夹块内(以物件不被锯切到为准),按下启动开关试夹料是否被夹紧,否则在锯切时会损坏锯片。
7、档尺安装及管材试切:
按所需长度调整好限位挡板并固定,把管材变形或有毛边的一头伸入一面夹钳,按下启动开关或脚踏开关将其锯切,观看试切是否正常。


2、锯片齿数选择对照表:
单位:mm


锯片外径

材料厚度

Φ250Φ275Φ300Φ325Φ350
0.6280T280T320T320T350T
0.8240T280T320T320T320T
1.0220T240T280T280T320T
1.2200T220T240T240T280T
1.4180T200T220T240T240T
1.6180T200T220T220T240T
2.0150T180T200T220T240T
2.5150T180T200T200T220T
3.0120T150T180T200T200T
实心Φ19120T120T128T128T150T
实心Φ22120T120T128T128T150T
实心Φ25.490T90T110T120T128T
实心Φ38.180T90T100T110T120T
实心Φ5060T64T80T90T100T
说明

T代表齿数


型号:MC-315B气手动切管机(金属圆锯机)
MC-315B气动型金属圆锯机是本公司系列圆锯机中的一种经济实惠型,具有操作简单、噪音低、无粉尘污染、切口内外无毛刺,并可作90º正切以及各种角度的斜切等特点。

工件截面形状正切90º斜切45º
Φ90Φ75
90×9055×55
75×9075×95

60×11050×100
Ø25Ø20
Ø25Ø20

2、夹紧最大夹持:110mm。
3、适用锯片:≤HHSΦ250- 315   内孔Φ32-2-Φ10/PCD63销孔
4、主轴电机功率: 2.4/3.0KW/380V/50HZ
5、冷却泵电机:AB-25/90W
6、机器外形(长×宽×高):650×850×1350mm
7、机器重量:220KG
